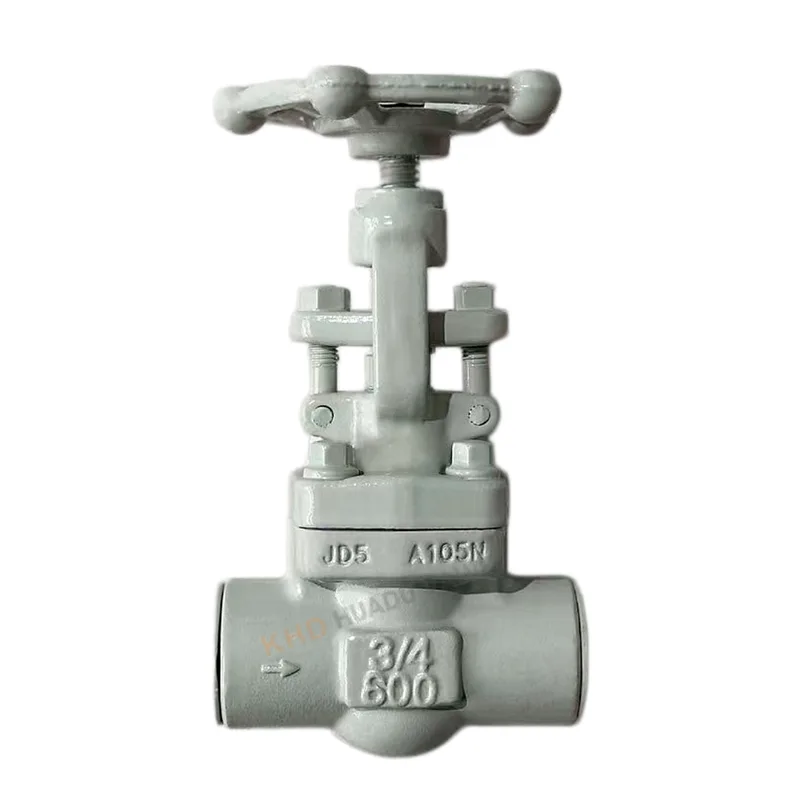

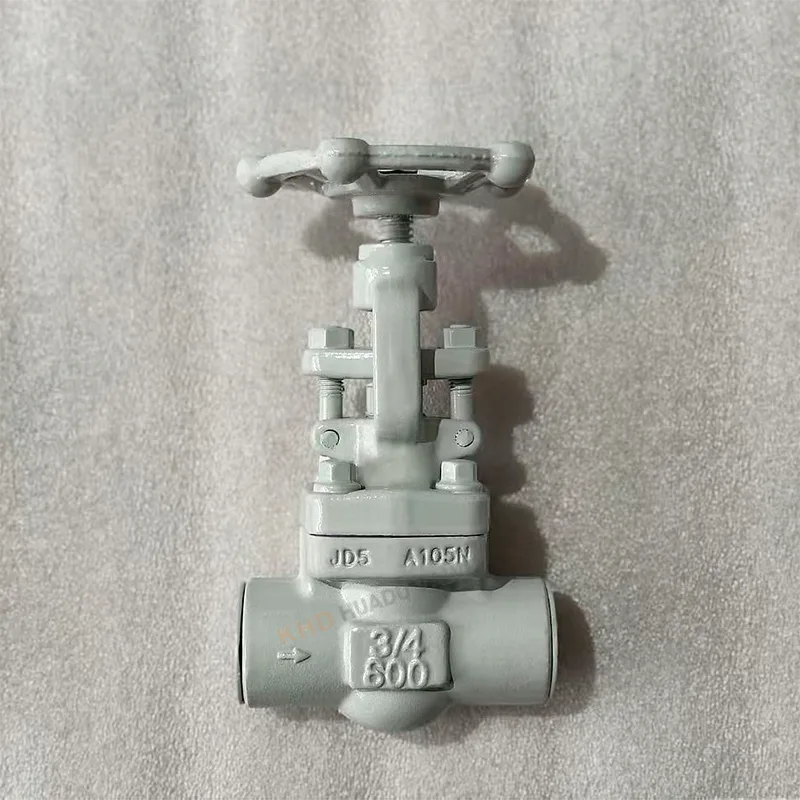

Falssoðinn svikinn hliðarventill

Falssoðinn svikinn hliðarventill er háþrýsti iðnaðarventill hannaður fyrir lokun á leiðslum og flæðistýringu. Framleitt af Huadu Valve Group, það notar A105N svikið kolefnisstál og er hentugur fyrir Class 600 vinnuskilyrði. Það er mikið notað í jarðolíu-, efna-, orku- og háþrýstigufukerfi þar sem öryggi og þéttingarafköst eru mikilvæg. Innstungussoðinn svikinn hliðarventill tryggir stöðugan rekstur og langan endingartíma iðnaðarumhverfis í eftirspurn.

Hráefni og byggingarkostir

Hágæða smíðað stál yfirbygging

Falssoðinn falsaði hliðarventillinn er gerður úr A105N sviknu kolefnisstáli, sem tryggir:

Hár styrkur og þéttleiki

Frábær höggþol

Engir steypugallar eins og svitaholur eða sandholur

Strangt efniseftirlit

Hver lota af hráefnum er prófuð með litrófsgreiningu til að tryggja:

Nákvæm efnasamsetning

Engin endurunnin eða ófullnægjandi efni

Stöðug vélræn frammistaða

Kostir við innstungu-suðutengingu

Innstungusuðuð svikin hliðarloka tengitegund veitir:

Sterk þéttingarárangur

Betri háþrýstingsþol en flansar

Minni lekahætta í mikilvægu kerfi

Tæknilýsing

Staðlaðar færibreytur

Stærð: DN15–DN50 (venjulegur lager)

Þrýstieinkunn: Class 300 / Class 600

Efni: A105N svikið kolefnisstál

Gerð: Falssoðinn svikinn hliðarventill

Hitastig: -29°C til 570°C

Framleiðsluferli

Falssoðinn svikinn hliðarventill er framleiddur í gegnum:

Samþætt mótun

Hitameðferð (normaliseringsferli)

CNC nákvæmni vinnsla

Frammistöðueiginleikar

Míkron-stigi þéttingaryfirborðs nákvæmni

Núll-leka þéttingarárangur

Slétt aðgerð án þess að trufla

Hentar fyrir háhita gufukerfi

Umsóknarsvæði

Olíu- og gasiðnaður

Falssoðinn svikinn hliðarventill er mikið notaður í:

Leiðslur hreinsunarstöðvar

Olíuflutningskerfi

Jarðgasaðstaða

Efnaiðnaður

Háþrýstiefnaleiðslur

Stýrikerfi fyrir ætandi vökva

Reactor inntak/úttakskerfi

Stóriðnaður

Gufuleiðslur

Varmaorkukerfi

Þéttivatnsleiðslur

Almenn iðnaðarnotkun

Háþrýstingsleiðslur með litlum þvermál

Einangrunarkerfi búnaðar

Öryggislokunarforrit

Helstu eiginleikar

Algengar spurningar

Hvað er fals-suðu tenging?

Innstunga-suðutenging er píputengingaraðferð þar sem rörið er stungið í innfellda innstungu og síðan soðið utan um. Það er almennt notað í háþrýstikerfi með litlum þvermál.

Ef um er að ræða falssoðinn svikinn hliðloka, er pípurinn settur inn í lokaendainnstunguna og soðinn til að mynda sterka, lekaþolna samskeyti.

Helstu eiginleikar fals-suðutengingar

Hár styrkur og þrýstingsþol

Frábær þéttingarárangur

Hentar fyrir DN15–DN50 litlar leiðslur

Minni hætta á leka miðað við snittari samskeyti

Algengt í olíu-, gas- og gufukerfi

Ætti að taka innstungu-suðuloka í sundur fyrir suðu?

Já, algjörlega. Áður en falssoðinn falsaður hliðarloki er settur upp ætti EKKI að setja hann saman að hluta við suðu.

Rétt uppsetningaraðferð:

Fjarlægðu innri íhluti ef mögulegt er (eða tryggðu að loki sé alveg opinn)

Stingdu rörinu að fullu inn í innstunguna

Haltu litlu þenslubili (~1,5–2 mm)

Framkvæmdu aðeins suðu á ytri samskeyti

Leyfðu kælingu áður en ventilurinn er notaður

Mikilvægar athugasemdir:

Forðist ofhitnun ventilhússins

Komið í veg fyrir að suðugjall komist inn í ventilholið

Gakktu úr skugga um rétta röðun fyrir suðu

Röng suðu getur skemmt þéttiflöt og dregið úr endingu ventla.

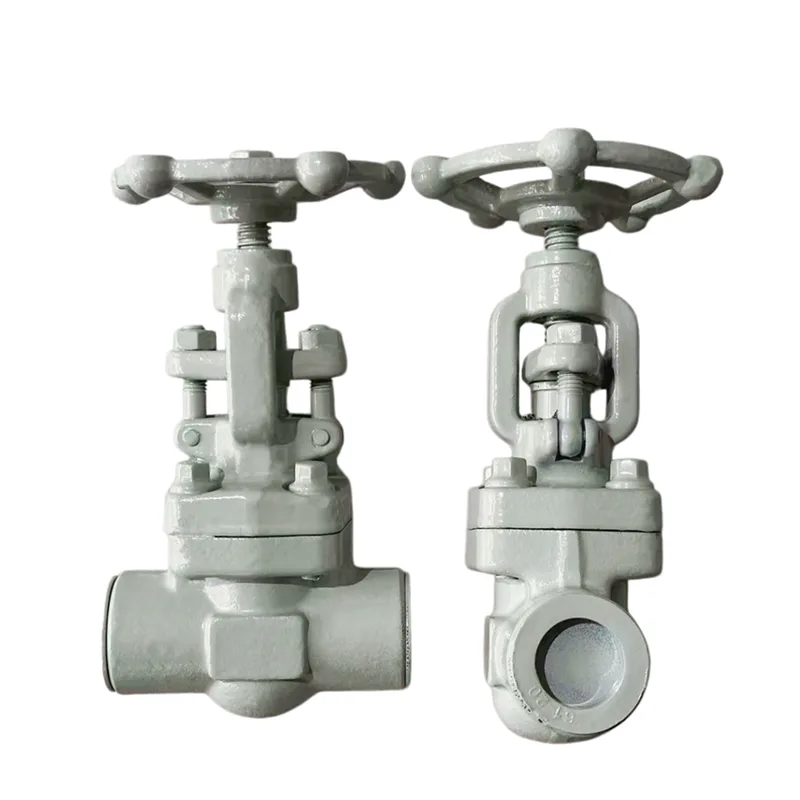

Hver er munurinn á OS&Y og boltaðri vélarhlíf?

Þetta eru tvær mismunandi burðarvirki sem notaðar eru í hliðarlokum.

OS&Y (Utan skrúfa og ok)

Stöngulþráður er utan ventilhússins

Sýnileg stilkhreyfing gefur til kynna opna/loka stöðu

Auðveldara viðhald og eftirlit með rekstri

Algengt í brunavörnum og iðnaðarkerfum

Boltinn með bolta

Bont er tengt við ventilhús með boltum

Innri stilkurhönnun (ekki sýnileg að utan)

Samningur uppbygging

Víða notað í almennum iðnaði

Einfaldur samanburður:

OS&Y = ytri skyggni + auðvelt eftirlit með rekstri

Boltuð vélarhlíf = fyrirferðarlítil + hagkvæm uppbygging

Hægt er að nota báðar gerðir í falssoðnum sviknum hliðarloka eftir verkþörfum.
