Ryðfrítt stál fastur kúluventill svikinn flansaður kúluventill

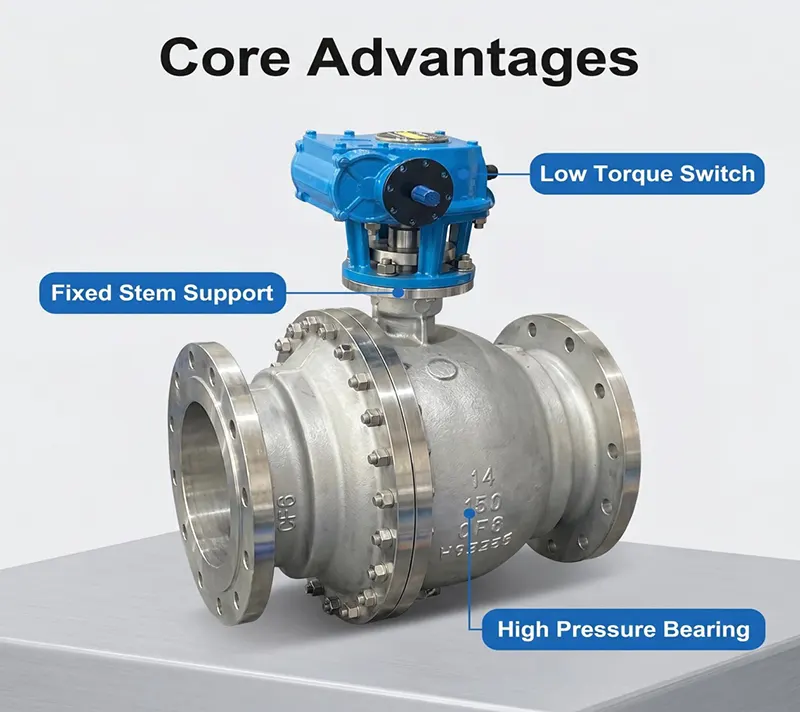

Eiginleikar vöru

- Föst boltauppbygging sem er fest á tunnuna, hentugur fyrir vinnuaðstæður með stórum holu og háþrýstingi.

- Svikin ventilhús með þéttu efni, miklum vélrænni styrk og góð tæringarvörn.

- Full höfn hönnun, lítið flæði viðnám, stór flæði getu, þægilegt fyrir leiðslur pigging hreinsun.

- Fjöðurhlaðið fljótandi sæti gerir sér grein fyrir þéttri lokun í tvíátt, lágan lekahraða.

- Stofnhönnun gegn útblástur, byggð í varnarstöðu og eldöryggisbyggingu sem uppfyllir API 607.

- Sjálflosandi sæti fyrir óeðlilegan yfirþrýsting í holrúmi til að bæta rekstraröryggi.

- Lágt rekstrartog, styður tíðar opnunar-lokunarlotur fyrir langtíma stöðuga þjónustu.

Helstu eiginleikar

Vöruuppbygging

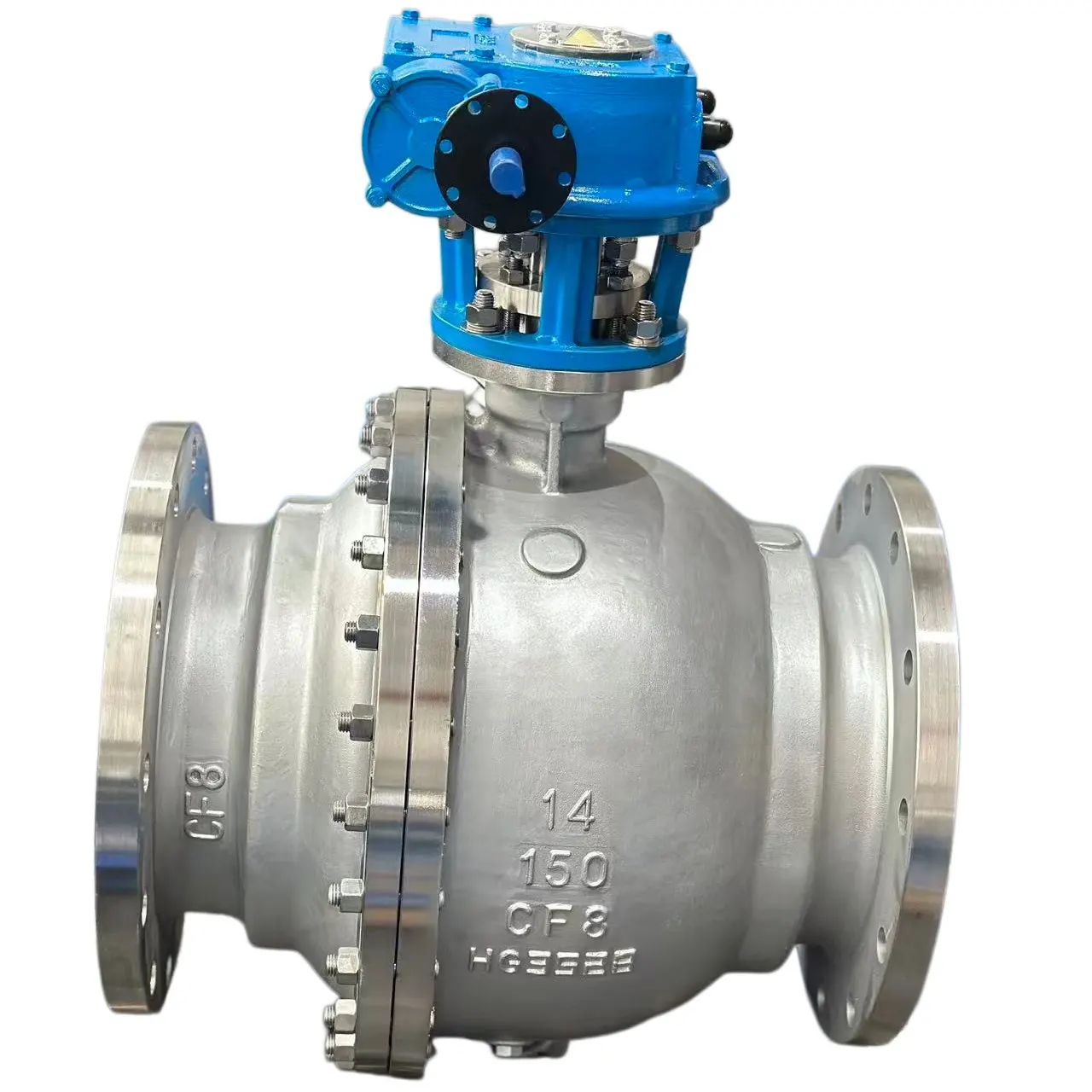

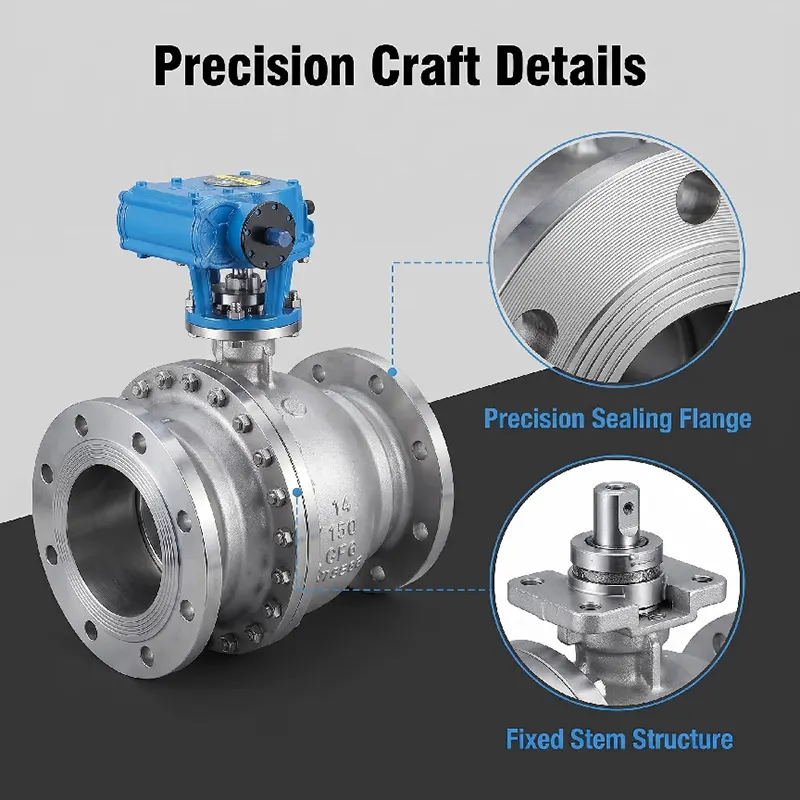

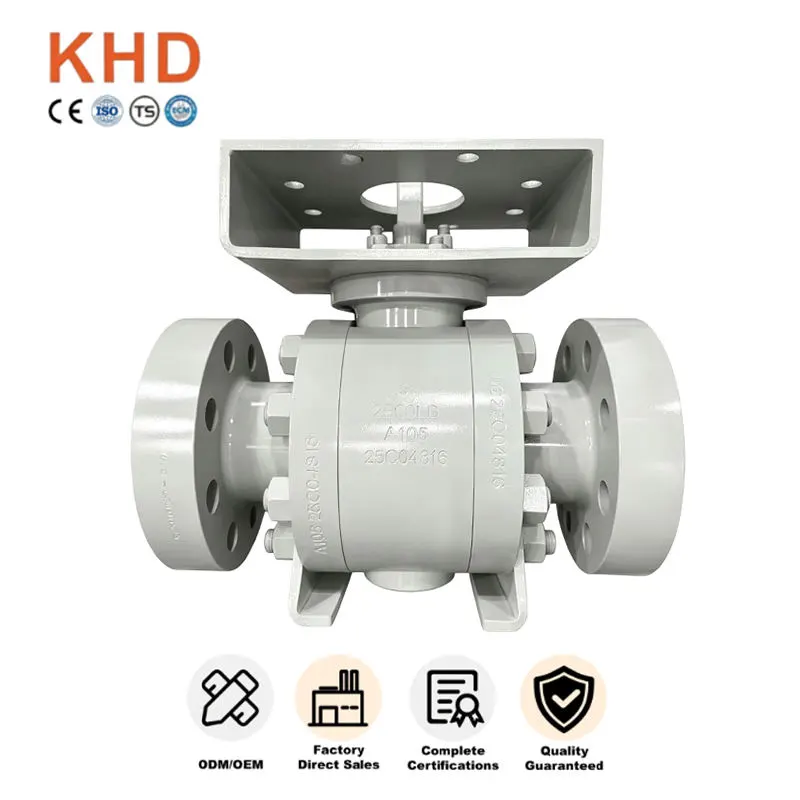

Þetta er ryðfríu stáli fastur kúluventill smíðaður flansaður kúluventill. Kúlan er borin uppi af efri og neðri tappskafti í stað þess að fljóta með sætiskrafti. Helstu íhlutir eru svikin ventilhús, vélarhlíf, fastur bolti, efri og neðri tappskaft, gormaforhlaðin flotsæti, stöng sem varnar útblástur, flanstengienda, og ISO 5211 toppfestingarpúði fyrir stýrivélar. Hægt er að útvega tvöfalda blokka- og blæðingaraðgerð sé þess óskað. Valkostir fyrir flansandlit: RF, RTJ.

- Lokahús / vélarhlíf: Falsað ryðfrítt stál A182 F304 / A182 F316L

- Kúla: Svikið ryðfríu stáli, harðkrómhúðað eða Stellite harðskeytt

- Stilkur: A182 F316 ryðfríu stáli

- Seat Seal: PTFE / RPTFE fyrir mjúka innsigli; Stellite 6 hörðu álfelgur fyrir harðþéttingu úr málmi

- Þétting og O hringur: FKM, PTFE, sérsniðin fyrir mismunandi hitastigsmiðla

- Boltar: B8 / B8M boltar úr ryðfríu stáli

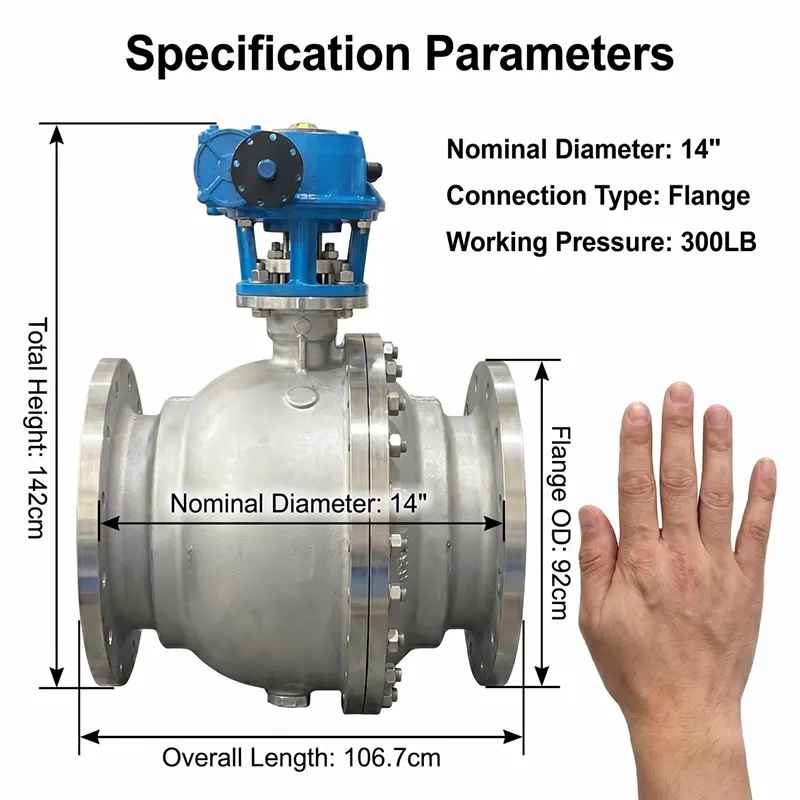

Þrýstingur og hitastig

-Þrýstiflokkur: PN16-PN100, Class150-Class2500

-Vinnuhitastig:

•Soft-seal útgáfa:-29℃ ~ +200℃

•Hörð innsigli úr málmi: -29℃ ~ +425℃

-Prófunarstaðall: API 598, skelpróf 1,5 sinnum þrýstingur; sætisprófun 1,1 sinnum málþrýstingur

-Stærðarsvið: DN50-DN600 (NPS2"-NPS24")

Tegundir aðgerða

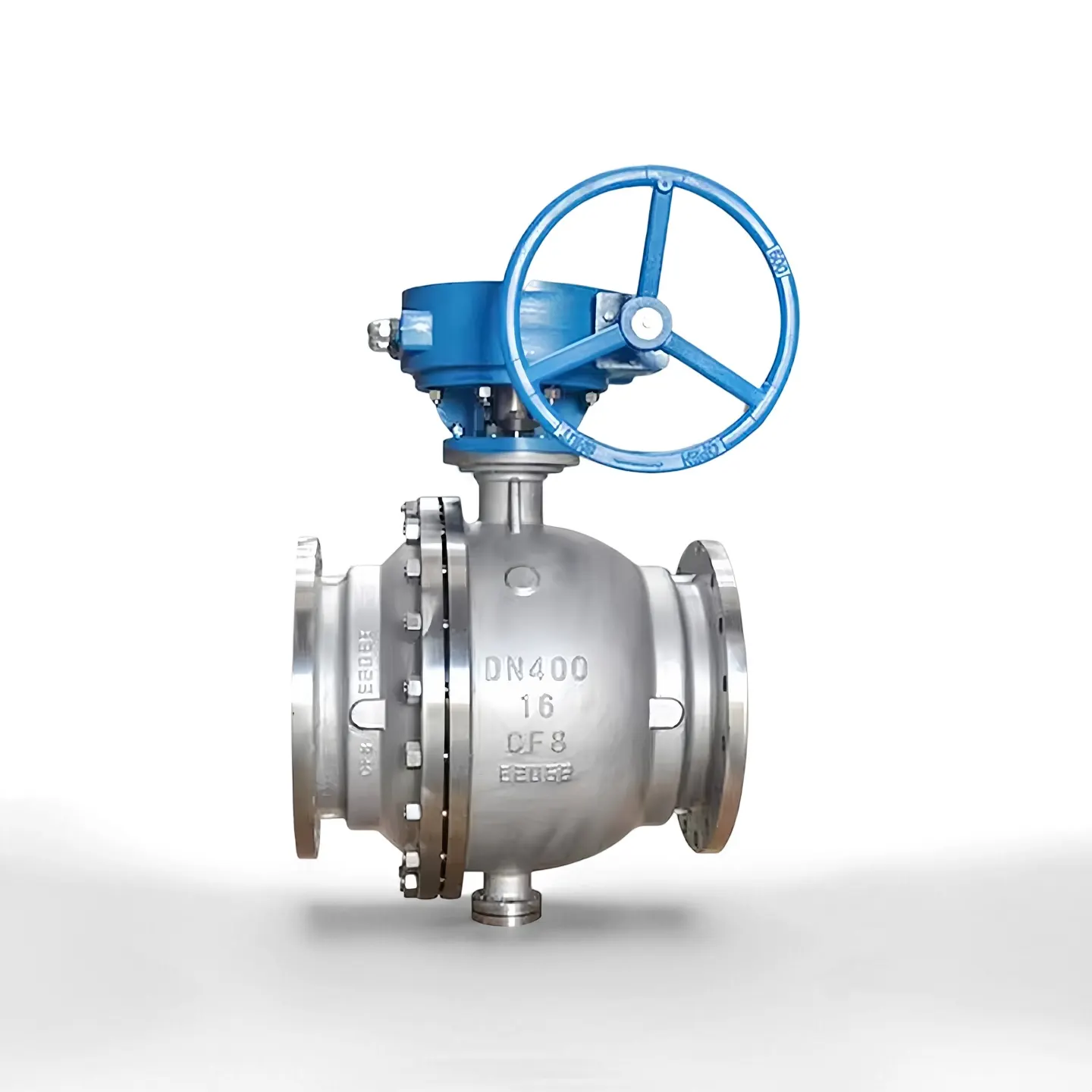

-Handbók: Ormgírsstjóri fyrir mikla togþörf

-Pneumatic: Einvirkur / tvívirkur pneumatic stýrir, með takmörkunarrofa og segulloka

-Rafmagn: Kveikt og slökkt tegund eða mótandi rafmagnsstýribúnaður fyrir fjarstýringu sjálfvirkrar

-Vökva- / rafvökvavirkjun í boði ef sérstaklega er óskað

Allir hreyflar passa við ISO 5211 uppsetningarpall.

Umsóknir

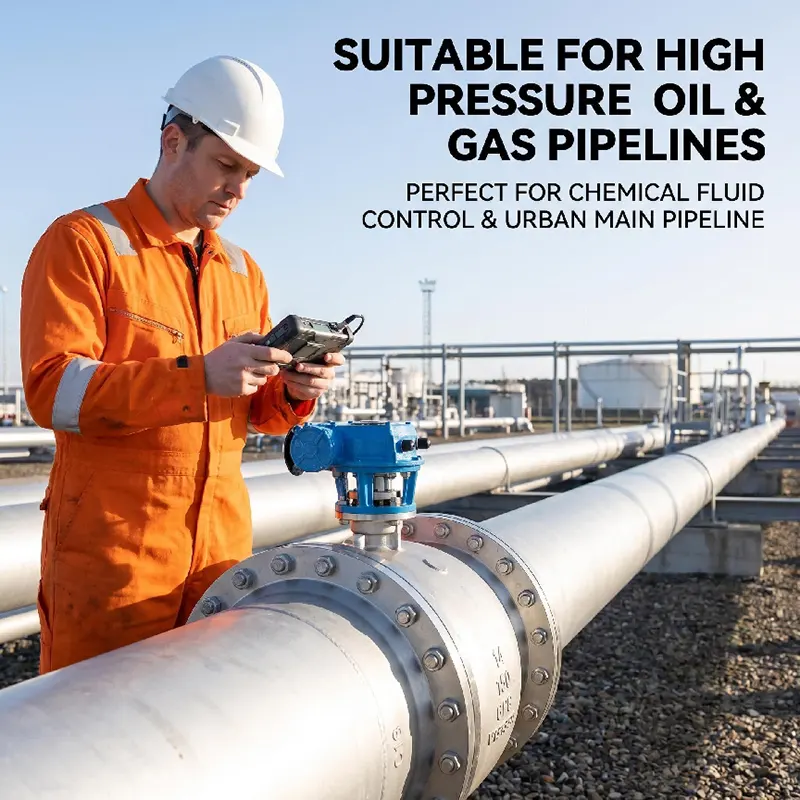

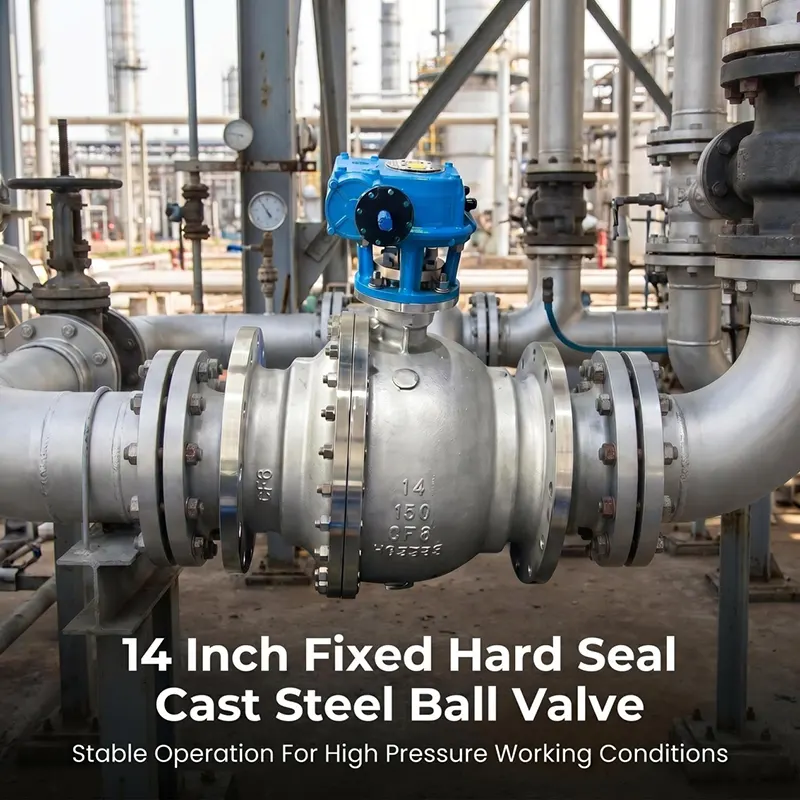

Víða notað fyrir kveikt á og einangrunarþjónustu fyrir vökva, gas og ætandi miðil. Aðallega notað í olíu- og gasleiðslum, jarðolíuverksmiðjum, efnavinnslu, orkuframleiðslu, vatnsmeðferð, LNG og öðrum þungum iðnaðarverkefnum.

Af hverju að velja ryðfríu stáli fasta kúluventilinn okkar svikin flans kúluventil？

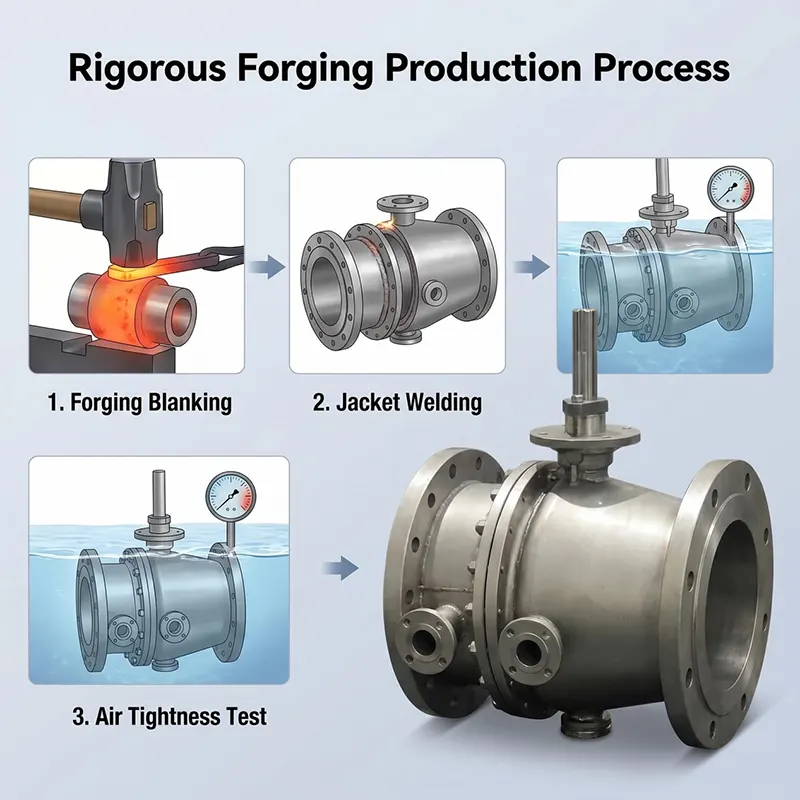

1. Samþykkja fullt smíðaferli, innra efni fyrirferðarlítið án steypugalla, passa við háþrýstingsþunga leiðslu.

2. Trunnion föst kúluhönnun dregur mjög úr rekstrartogi fyrir stóra stærð háþrýstings vinnuskilyrði.

3. Strangt efni komandi skoðun, hver loki stenst fulla vatnsstöðueiginleika og gassæti leka próf fyrir afhendingu.

4. Styðjið mjúka innsigli og málm harða innsigli tvær útgáfur til að passa við mismunandi hitastig og miðlungs kröfur.

5. Við bjóðum upp á fullkomna tækniaðstoð, endurskoðun teikninga og leiðbeiningar eftir sölu fyrir verkefnið þitt.

Innkaupaleiðbeiningar

Vinsamlegast gefðu upplýsingar hér að neðan þegar þú sendir fyrirspurn:

1. Nafnstærð og þrýstiflokkur

2. Vinnumiðill, raunverulegt vinnuhitastig

3. Innsigli gerð: mjúk innsigli eða málm hörð innsigli

4. Gerð aðgerða (ormbúnaður / pneumatic / rafmagns osfrv.)

5. Flansstaðall og flansandlitsgerð (RF / RTJ)

6. Sérstök krafa: eldöryggi, DBB virkni, ryðvarnarmeðferð osfrv.

Verkfræðingur okkar mun bjóða upp á rétta tillögu í samræmi við vinnuskilyrði þitt.

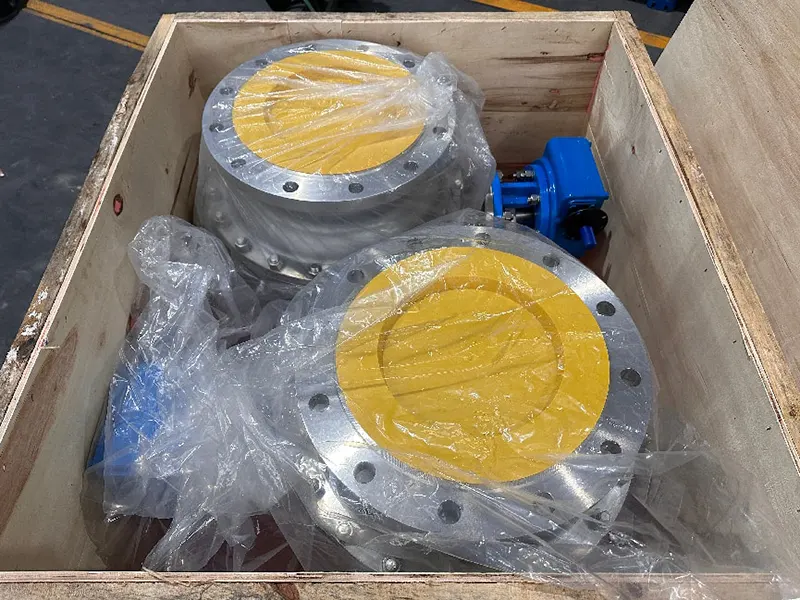

Pökkun og sendingarkostnaður

Hver loki verður hreinsaður og varinn fyrir pökkun. Lokaopin eru innsigluð með plasthettum til að halda innra holi hreinu. Lokum er pakkað í gegnheilum krossviðarkössum sem henta fyrir sjóflutninga. Við styðjum EXW, FOB, CIF, DAP og aðra viðskiptaskilmála. Hægt er að afhenda vörur í tilgreinda höfn eða vöruhús.

OEM & ODM

Við tökum við OEM og ODM pantanir. Við getum sérsniðið líkamsefni, innsigli, flansstaðal, sérstaka framlengingarstöng, sérstakt málverk og lógómerki í samræmi við teikningu viðskiptavina eða tæknilegar kröfur. Sveigjanlegur MOQ fyrir verkpantanir.

Skoðun og prófun

Sérhver loki fer í gegnum heildarskoðun fyrir sendingu samkvæmt API 598 staðli.

- Skoðun á innkomu hráefnis: efnasamsetning efnis og athugun á vélrænni eiginleikum, rekjanleikaskrá efnis.

- Hydrostatic próf í skel: 1,5 sinnum þrýstingur fyrir ventilhús og vélarhlíf.

- Lekaprófun sætis: 1,1 sinnum þrýstingur, vatn eða köfnunarefnismiðill.

- Sjónræn skoðun, víddarskoðun, málningar- og yfirborðsskoðun.

- Vitnispróf frá þriðja aðila stofnun eins og SGS, BV er ásættanlegt að beiðni viðskiptavinar.

- Hægt er að útvega fullt sett af skjölum, þar á meðal MTC efnisprófunarvottorð, vatnsprófunarskýrslu, samræmisvottorð.

Uppsetningar- og viðhaldsleiðbeiningar

- Hreinsaðu leiðsluna vandlega fyrir uppsetningu til að hreinsa suðugjall, sand og rusl, forðast skemmdir á þéttingarhliðinni.

- Festið lokann í rétta flæðisstefnu, herðið flansbolta þvert og jafnt.

- Ekki láta lokann vera í hálfopinni stöðu fyrir langa geymslu eða vinnustöðu.

- Fyrir reglubundna notkun, keyrðu reglulega opnunarlotu með fullu höggi til að koma í veg fyrir að innsigli festist.

- Athugaðu flanssamskeyti, stöngulpakkningu fyrir ytri leka við hefðbundna skoðun á staðnum.

- Skiptu um slitna innsiglishluti við fyrirhugaða stöðvun; notaðu samsvarandi innsigli fyrir vinnumiðilinn þinn.

- Ef hann er búinn stýrisbúnaði, athugaðu snúningsvægi hreyfils, stöðu takmörkrofa reglulega.

Þjónusta eftir sölu

-Ábyrgðartími: 12 mánaða ábyrgð frá sendingardegi, gegn framleiðslugöllum.

-Við bjóðum upp á tæknilega aðstoð, þar á meðal endurskoðun teikninga, staðfestingu á breytum og leiðbeiningar um notkun.

- Verkfræðiteymi okkar svarar tæknilegum fyrirspurnum innan 24 vinnustunda.

- Varahlutir (sæti, þéttingar, stilkurpökkun) eru fáanlegir til endurpöntunar.

- Hægt er að skipuleggja tæknilega ráðgjöf á staðnum fyrir stórar verkefnapantanir.

Athugið: Ábyrgðin nær EKKI til skemmda af völdum rangrar uppsetningar, rangrar notkunar eða óviðeigandi miðlungs ástands.

Tengdar vörur sem mælt er með

-Fljótandi kúluventill (2 stykki / 3 stykki ryðfrítt stál kúluventill)

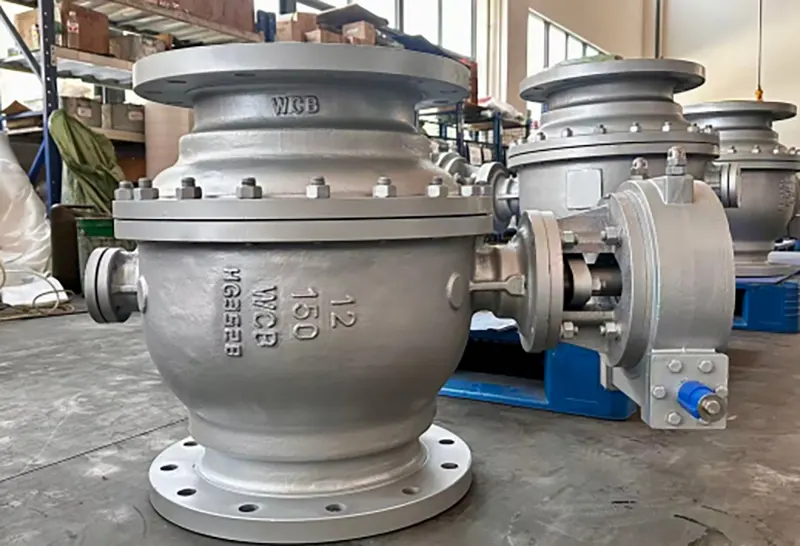

-WCB kolefnisstál fastur kúluventill

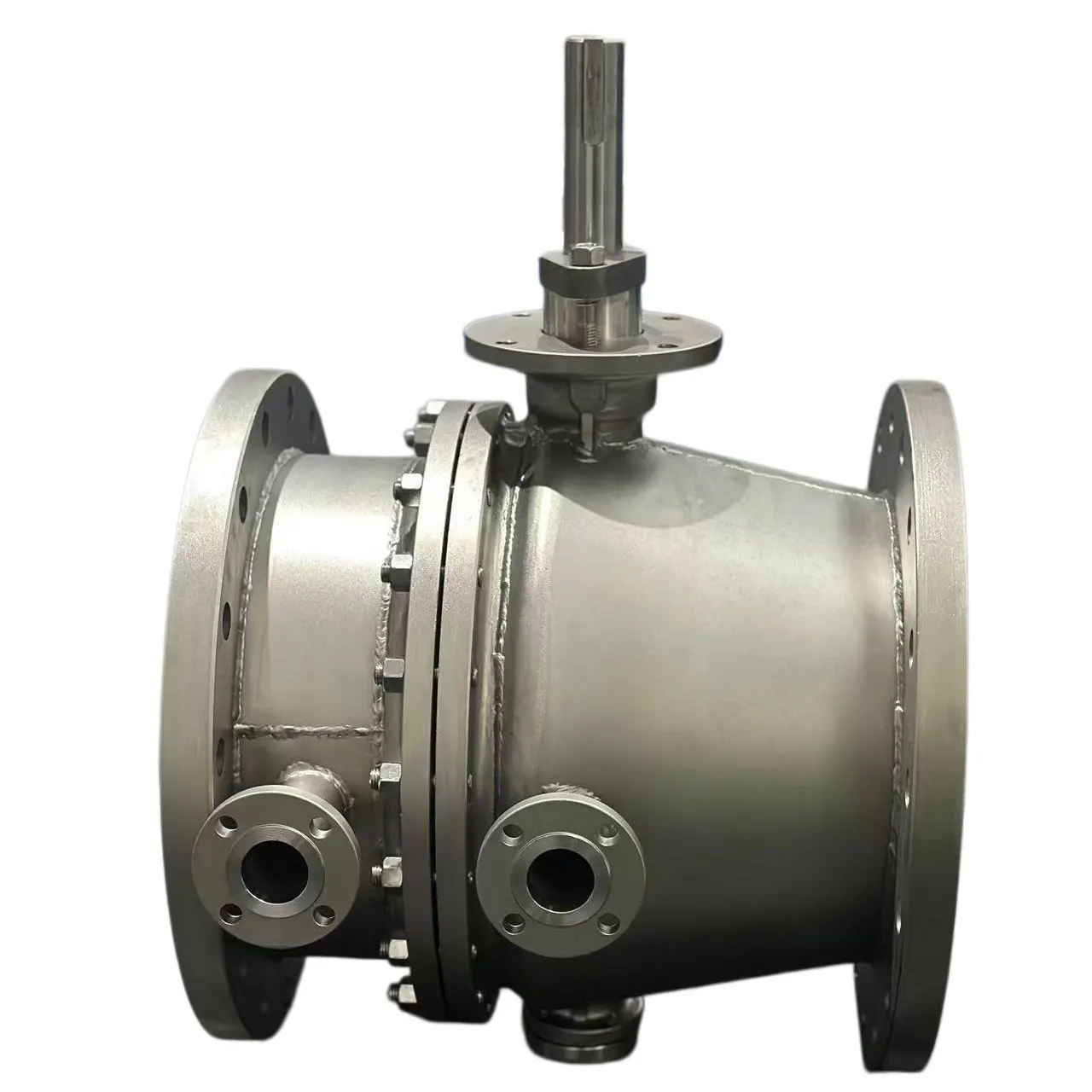

-Jakkaeinangraður fastur kúluventill fyrir miðil með mikilli seigju

-Kúluventill með pneumatic / rafmagns fullkomnu stýrissetti

-Harðþétti fastur kúluventil úr málmi fyrir háhitaþjónustu

Verksmiðjustyrkur okkar

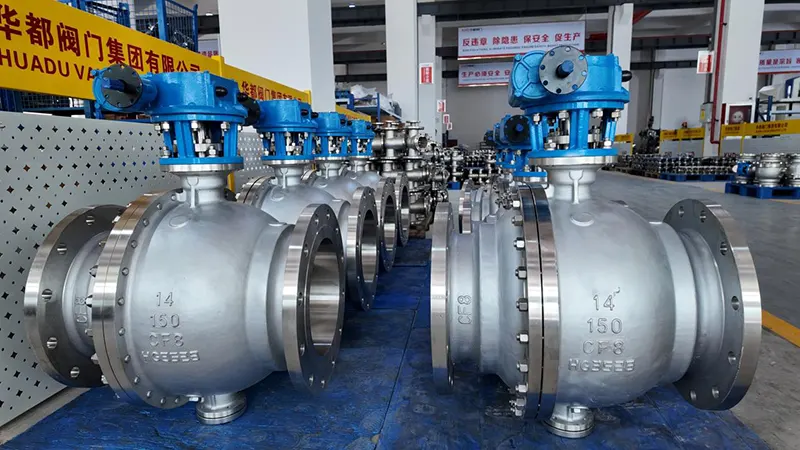

Huadu Valve Group er staðsett í Wenzhou Kína, sem sérhæfir sig í iðnaðarventlahönnun, smíða, vinnslu og samsetningu. Við eigum fullkomnar framleiðslulínur þar á meðal smíðaverkstæði, CNC vinnsluverkstæði, samsetningarverkstæði og sjálfstæða prófunarstofu. Öllum mikilvægum framleiðsluferlum er lokið í húsi, ekki að fullu útvistað. Við höfum mikla reynslu af erlendum olíugas-, jarðolíu- og vatnsveituverkefnum. Vörur okkar eru fluttar út til Suðaustur-Asíu, Mið-Austurlöndum, Evrópu og öðrum svæðum.

Hringdu fyrir fyrirspurn

Vinsamlegast sendu okkur nákvæmar kröfur þínar um vinnuskilyrði, þar á meðal stærð, þrýsting, miðlungs, hitastig, rekstrartegund og sérstakar kröfur. Tækniteymi okkar mun meta og undirbúa formlega tilboð fyrir þig innan skamms. Velkomin sýnishornspöntun og stórt verkefnasamstarf.
